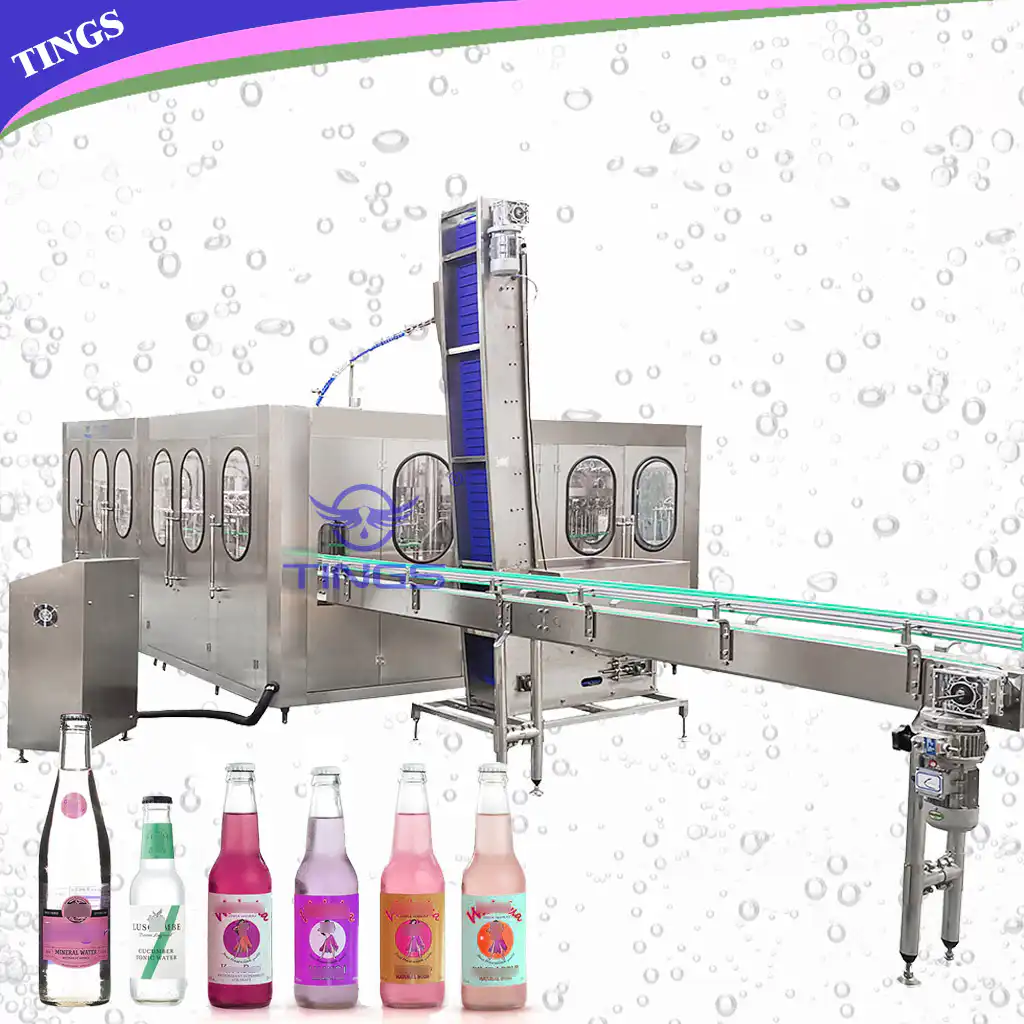

English 15000 to 16000BPH Automatic Glass Bottle Rinsing Filling Capping Machine
15000 to 16000BPH Automatic Glass Bottle Rinsing Filling Capping Machine
产品规格
工作流程
流程说明
- 洗瓶区
用料： 不锈钢304/316、镍含量不低于8%
工作方式： 旋转式冲洗
功能： After the glass bottle have been conveyed into the filling machine, rinsing pliers will carry and fix the bottles to the rinsing nozzles. Then after the rinsing of spraying water from the high pressure rinsing nozzles, the bottles are ready to be sent to the filling part.
- 灌装区
用料： 不锈钢304/316、镍含量不低于8%
功能： After the glass bottle have been rinsed, the rotary transmission plate between the rinsing and filling parts will transmit the bottles to the filling part. Then the bottle will be fixed and fully filled precisely in equal volume of juice by high pressure spraying filling nozzles. And then the filled bottles will be transmitted to the capping part.
- 封盖区
Or
用料： 不锈钢304/316、镍含量不低于8%
功能： The filled bottles are capped by the rotating capping head (It depends on what type of bottle cap it is, for example: crown cap will need different capping device like the following picture). Then the finished products will be conveyed out of the filling machine by the product conveying belt.
- 上盖机
用料： 不锈钢304/316、镍含量不低于8%
功能： 这种设备饲料盖成的压盖的一部分填充机
- 产品输送带
主要材料： 不锈钢304/316、镍含量不低于8%
功能： 成品输送带把灌装以及封盖好的果汁输送出灌装机外，送至生产线中的其他加工设备。
- 灯检箱
主要材料： 不锈钢304/316、镍含量不低于8%
功能： 成品会通过成品输送带输送出来，经过灯检箱时，可以检查成品瓶子中的是否有杂质。
- 触摸屏PLC控制
进口著名品牌触摸屏控制面板，确保机器稳定和高效的运作，操作简便，延长灌装机的耐用性。
技术数据
| 型号 | XGF40-40-10 |
| 产能 | 15000 to 16000 BPH (bottles per hour) subject to 500ml bottle |
| 合适的瓶卷 | 200至2000ml |
| 工作电压 | 380V/50Hz (电压可定制) |
| 灌装精度 | ≤±5(液体水平) |
| 灌装方式 | 正常的压力和温度 |
| 洗瓶压力 | 0.3兆 |
| 瓶子冲洗耗水量 | 800L |
| 气源压力 | 0.7兆帕 |
| 耗气量 | 1m3/分钟 |
主要功能的机器
- 洗瓶-灌装-封盖一体化处理
- 著名品牌触摸屏PLC控制
- 产量自动计数
- 液位提示，罐装液体缺乏时自动停机
- 自动送盖，无盖自动停机
- 缺瓶自动停机
- 机器内部自动清洗
- 配有自动冷却系统，确保机器内部不会发生过热现象
- 可选择加装的系统有：机器保护门打开时自动停机系统
更多能力的选择模型
没有。 | 型号 | 产能 |
1 | XGF8-8-3 | 2000 to 2500 BPH |
2 | XGF14-12-5 | 3000 to 4500 BPH |
3 | XGF18-18-6 | 6000 to 8000 BPH |
4 | XGF24-24-8 | 10000 to 11000 BPH |
5 | XGF32-32-10 | 12000到13000BPH |
6 | XGF40-40-10 | 15000 to 16000 BPH |
7 | XGF50-50-12 | 20000 to 22000 BPH |
可选加装的设备
 |
盖子冲洗消毒装置 主要材料： 不锈钢304/316、镍含量不低于8% 功能： 在盖子被送盖机传送到灌装机的途中，进入和穿过洗盖消毒装置。此装置将用混合臭氧的纯水对盖子冲洗消毒。 |
- 自动链板式送盖机
喂瓶盖自动和精确地与正确的方向。
配备以上两个加装的设备后，机器整体示意图如下(仅供参考)
